海瑞思氣密性檢測儀是如何測試音箱的呢，主要是看待測試產品的結構，有些音箱是沖氣口的，如JBL的，北京現代的，只要是體積稍大都會預留沖氣口,而此類的產品測試就不要需做額外的氣密性測試工裝了，只要使用氣密性測試的快速接口對接產品的沖氣口就可以測試。而沒有充氣口的，則需要跟據產品的外形做一個密封工裝，然后把產品放到測試工裝里，接上氣密性測試儀，就可以測試了。而海瑞思的音箱氣密性測試儀則是集成了正負壓測試系統，可以使用負壓或者正測試音箱的防水等級，適用性更加，面對不同的測試工況可以選擇更高效氣密性，防水等級檢測方案 下圖舉例圖片為JBL系列產品,其防護等級為IPX7,些標準對應實驗室標準為:水下1米,半個小時,不進水.
因?yàn)闅饷苄詸z測儀采用氣體為介質檢測的,水分子一定是大于氣分子的,并且我們也不能檢測半個小時的時間(沒有效率),所以我們用10KPA的檢測壓力(完全模擬水下壓力),通過模具,在產品的外圍形成壓力,這也是完全模擬水壓的方向.來檢測音箱的氣體泄漏情況，從而達到音箱氣密性檢測，IPX6,IPX7防水等級。

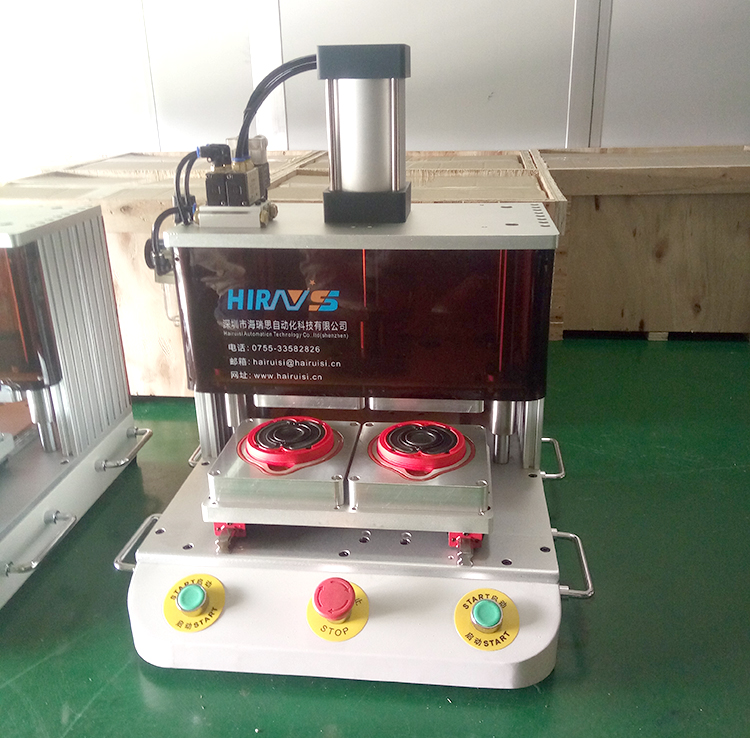

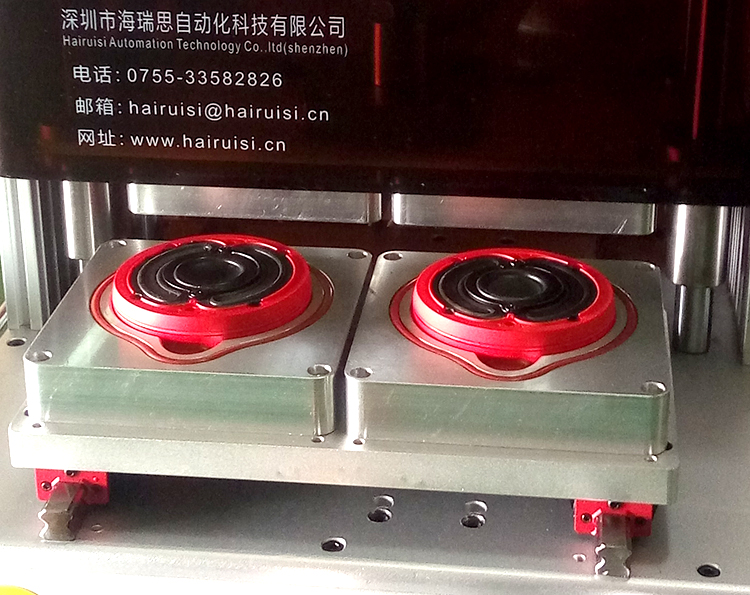

通過產品工裝可以明確看到,音響類的產品檢測是整機放入密封的模具中,然后通過儀器等量等壓的加注壓力,穩壓過后,由儀器分析計算壓力具體下降了我少,從而判斷該產品是否能達到其對應的IPx7防水等級.
測試難點:
這類音箱產品有共同的特性:
1.沒有充氣孔,有無源幅射器,有喇叭膜,有些產品還有防水透氣膜，所以耐壓有限.也就是說儀器量程選擇,和儀器輸出壓力必須精準,稍微不小心都有可能壓壞產品.導致產品受損傷，也就失去了氣密性檢漏的止的.
2.產品形變量較大,且呈無規律的狀態,當檢測壓力固定,而體積有變化時其對應的測試結果同樣會出現交叉和不準.
海瑞思如何解決類似問題:
1.保證儀器的精度,海瑞思的精密氣密性檢漏系統其傳感器采用美國霍尼韋爾品牌,且經過二次開發,每秒鐘采樣速度可以達到114次.
2.海瑞思的智能氣密性測試控制系統已做到24位AD轉換 ,32位的CPU其運算和處理已達到國際水準.
3.測試精度達到1PA再小的泄漏也都可以輕易檢測出來，也就是說每分只泄漏針眼大的氣泡都可以檢測出來.
4.測試模具精良,完全仿產品外形做正公差放大.模具與產品間的多余空間越小,越有利于提高檢測精度.
